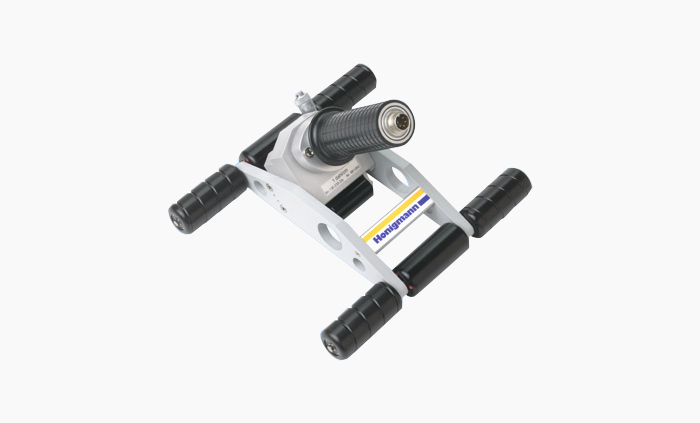

Typ 136.2 AMG-PLR
PRODUCTS
<
>
产品概述
Product overview

•  可调测量几何灵活使用于纤维网材料,如纸,织物,金属箔等。
•  轻量化设计用于低量程

•  速度可达1000m /分钟
•  通过球轴承滚子的摩擦最小
•  6 种测量范围:
    0-10N / cm ... 0-200N / cm
    0-5pli     ...      0-100pli

描述

宽幅材料张力传感器136.2 AMG是经过验证的传感器136.2的进一步改进。
应用领域扩展到各种各样的网状材料,例如纸,箔等
• 在材料网的不同部分进行测量

   可以根据不同的需求进行测量

  相对于材料总宽度的张力曲线

•  用户定义的任一点的张力

可调整测量位置 - AMG

测量位置可以通过自带的的千分尺的螺丝在大范围内进行调整

因此应用范围也得到极大的拓宽

现在有能力对不同物理特性的平面材料进行张力测量,

例如不同的弹性材料或者刚性材料


通过千分尺的螺丝进行调整


特殊的设计功能可以测量静态和动态幅材张力,也可以测量纵向和横向幅材张力分布。


毛毡张力的曲线图


毛毡张力的经线张力图

操作恒定器保证每个没有经验的人都可以轻松测量而不受材料本身软硬度的影响。

传感器的可移动手柄通过弹簧预应力到规定的力

在测量种,传感器向下压住材料,直到手柄移动到上下停止之间的位置

现在已经达到了测量所需的压力


可达到的测量精度

使用136.2-AMG系列传感器进行移动式幅材张力测量。
总的来说,必须理解这是一项非常复杂的测量任务。

通过手持的张力检测,平面材料的张力通过不同位置的检测获得。

张力的向量值最终模拟在一个三维空间中。
材料的不同性质会对测量结果产生不确定的影响。

我们的136.2-AMG传感器使用户能够以非常好的重复性进行相对值测量,而不用进行绝对值的测量

一般的讲,最好能有绝对值测量结果。

但是在大多数情况下,设备可以在相对测量结果下也工作的非常好。

对于基于相对测量值的比较测量,可实现的重复性通常在1%的范围内。

概要
136.2-AMG不能满足所有的测量的需要。

但它是世界上唯一一个为这个复杂的测量任务提供可用结果的传感器。
现在,世界各地的大量客户正在使用此传感器。
我们对它的适用性和有效性得到了非常积极的反馈。


特殊功能

•  可调的测量位置,为不同的测量任务提供最大的灵活性

•  优质的滚珠轴承保证导轮极小的摩擦
•  不同材料和运行速度对测量没有影响
•  螺栓固定的导轮保证在高速测量时测量头的稳定

•  传感器只需被轻轻地压在被测材料的表面上

•  压力恒定装置使使得测量压力保持稳定,不被人为因素干扰
•  即使在小张力情况下也可以保证高测量精度
•  在高速度下也不会产生共振现象

• 防溅水和防锈设计
• 坚固耐用,有效的过载保护

• 快速提供生产线上连续的张力信息



标称测力范围
类型公称测量力[N / cm]

默认
136.2 AMG-PLR102030
类型标称测量力[pli]

默认
136.2 AMG-PLR51015
测量范围零点开始。
