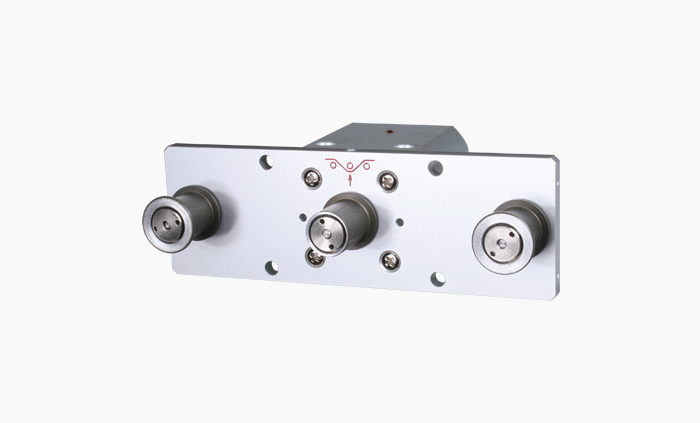

FSB1-422
PRODUCTS
<
>
产品概述
Product overview

提供8种张力测量范围

从0-100cN到0-20daN

适用于纱带、薄膜、纤维、绷带等带状材料

圆柱形导轮设置在传感器一侧,可测量最大宽度30mm的带状材料

传感器网络连接的RS-422接口,可连接电脑通讯

接电脑通讯


性能特点

FSB1-422集成微处理器控制的信号放大器和多点网络通讯的RS422接口。

根据不同应用,可提供7mm-30mm宽度的导轮,测量轮的宽度与被测材料的宽度要匹配

即时在现有设备上也易于安装。

2种安装方式:固定外壳安装或支撑背板圆孔安装(安装孔:曲率半径R19mm,长54mm)

用户可以轻松的通过零点和增益的调节对被测材料进行标定。

测量原理:内置高质量的应变电桥

传感器带有机械过载保护。

标准功能

柱状轮子,滚珠轴承安装

指示灯可以显示工作状态

传感器带有铝制外壳

信号传输采用CAT 5电缆

外部电源:+15…24 V DC (稳压)

可以提供EN 10204 的2.1 校准证书

可选:根据EN 10204 的3.1 进行测试和标定,并提供报告。


可选型号
型号张力范围 *cN测量头宽度**mm导线轮宽度mm
FSB1-100-422FSB1-20K-42260 mm7, 10, 15, 20 mm
FSB1-200-4220 – 200 cN60 mm7, 10, 15, 20 mm
FSB1-500-4220 – 500 cN60 mm7, 10, 15, 20 mm
FSB1-1000-4220 – 1000 cN60 mm7, 10, 15, 20, 30 mm
FSB1-2000-4220 – 2000 cN120 mm7, 10, 15, 20, 30 mm
FSB1-5000-4220 – 5000 cN120 mm
7, 10, 15, 20, 30 mm
FSB1-10K-4220 – 10 daN120 mm7, 10, 15, 20 mm
FSB1-20K-4220 – 20 daN120 mm7, 10, 15, 20 mm

其它张力范围可根据客户需求定制

其它测量单位可选择g或者kg

*根据张力范围和导轮宽度,施密特选择相应标定材料

**前面板两侧外缘尺寸


输出信号

24个FS1-422 传感器到 PC机

输出:RS 422


WLAN

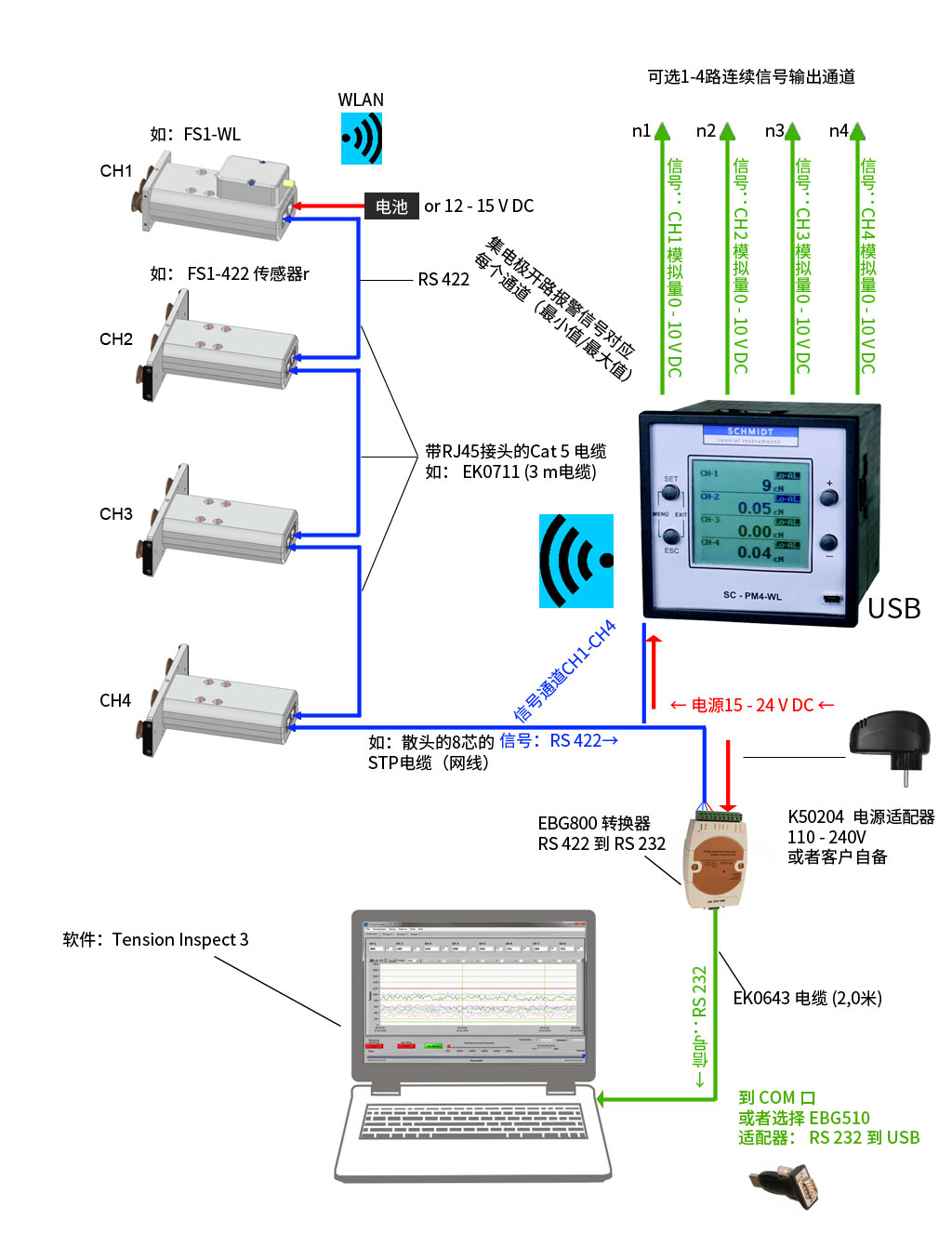

1个FS-WL + 最多3个FS-422 –传感器 到SC-PM4-WL 到 PC机

输出:RS 422,USB,模拟信号和报警

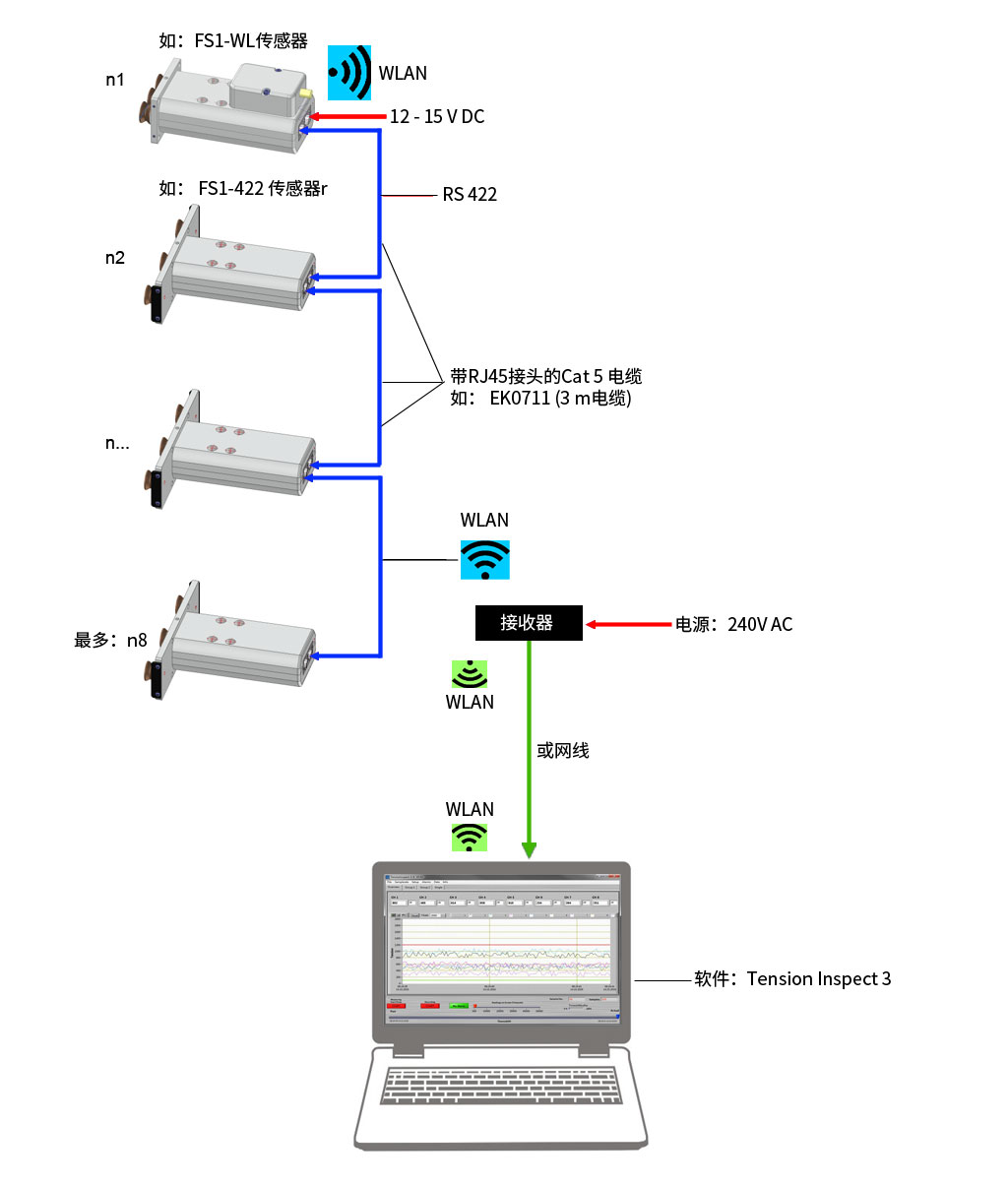

1个FS1-WL传感器和最多7个FS1-422到PC机
