皮带张力仪的校正方法

2022-07-19

音波式皮带张力仪是一种通过传感器采样被测皮带的声波（自然频率）和声压变化后，由微电脑处理器计算出推拉力计基准信号和振动频率的差异数据

　　设置于齿（滑）轮轴间的各类型皮带，当被施于冲（撞）击时，原本静止状态的皮带轮，初期会产生包含了高平成分和冲击成分两种不规则的针对波形，然后逐渐衰减成有规则的波形。由于不同频率的振动会相互交错影响，且振动会在短时间里减弱，所以欲取得皮带或者其他输送带基本波形的周期性是比较困难的。

　　音波式皮带张力仪是一种通过传感器采样被测皮带的声波（自然频率）和声压变化后，由微电脑处理器计算出推拉力计基准信号和振动频率的差异数据，并计算出皮带的实际张力值的仪器。

　　一般的音波式皮带张力仪的频率范围是10Hz-1000Hz,张力测量范围：0.01N-9999N。频率和张力的允许误差均为 1%。

　　1 校准方法

　　音波式皮带张力仪扭力计的校准是通过声源发出频率稳定的声信号，在被测音波式皮带张力仪上读取其测量的频率值，并读取相应频率下显示的张力值。

　　1.1 校准条件

　　1.1.1 环境条件

　　气压：（86-106）KPa；温度：（23 5）℃；相对湿度：30%-90%；背景噪声：低于40dB（A）。

　　1.1.2 校准用标准及设备

　　音频信号发生器：频率范围0.2Hz-200KHz，允差： 0.001Hz

　　低频声耦合腔：谐波失真不大于2.5%，频率范围10Hz-2000Hz，腔中zui大声压级120dB；

　　1.2 校准项目及办法

　　1.2.1 外观检查

　　音波式皮带张力仪应具有明确的标志，包括名称、型号、序列号、制造商等。外观不应有机械损伤、操作失灵等现象。

　　1.2.2 频率校准

　　音频信号发生器-低频声耦合腔-音波式皮带张力仪

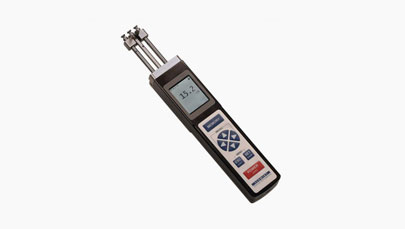

皮带张力仪
